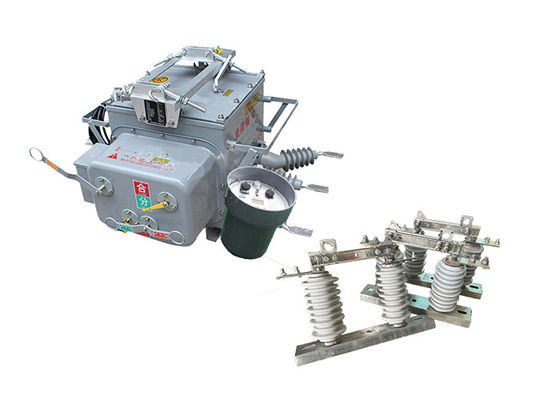

Commutateur électrique de l'interrupteur de vide de limite avec interrupteurs de crochet en acier inoxydable Porcelaine pour l'extérieur

Commutateur électrique de l'interrupteur de vide de limite avec interrupteurs de crochet en acier inoxydable Porcelaine pour l'extérieur


Description du produit:


Le disjoncteur à vide extérieur ZW20-12 ((F) est un appareil polyvalent et intelligent qui combine les fonctions d'un disjoncteur à vide, d'un commutateur de charge à vide, d'un reclosser et d'un sectionniseur.Il est conçu pour une utilisation dans les réseaux de distribution 10 kV et 13 kV, notamment dans les réseaux électriques urbains et ruraux.
Les principaux composants du disjoncteur ZW20-12 ((F) comprennent un disjoncteur sous vide, un contrôleur CH-40 et un transformateur de tension externe.Le disjoncteur est chargé d'interrompre et de faire des circuits électriques, tandis que le contrôleur CH-40 fournit des fonctions de protection et de contrôle intelligentes.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesIl est généralement utilisé dans les systèmes de transmission et de distribution d'électricité haute tension.

L'interrupteur est conçu pour s'ouvrir et se fermer dans des conditions normales ou anormales, telles qu'une panne ou un surcourant.il déconnecte physiquement la section du système du reste du réseau, empêchant le flux d'électricité vers cette section.

Les interrupteurs de déconnexion haute tension sont généralement conçus pour fonctionner à des tensions comprises entre 600 volts et 765.000 volts, et ils peuvent être actionnés manuellement ou automatiquement.Ils sont généralement installés dans des sous-stations ou sur des poteaux électriques., et constituent une composante importante de l'infrastructure du réseau électrique.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.



Caractéristiques du contrôleur:

1Il peut être équipé d'une interface de communication 485/232 ou réaliser une surveillance à longue distance par fibre optique ou communication sans fil.lorsque l'interrupteur se referme à cause d'une défaillance permanente.

2Lorsqu'une panne permanente se produit, il accélère automatiquement pour trébucher.

3.Commande à distance/verrouillage manuel avec accélération à déclenchement et verrouillage interverrouillage: après réparation de la ligne et rétablissement de l'alimentation, si l'utilisateur oublie de retirer l'interrupteur de mise à la terre,Il devrait accélérer pour s' écraser..

4Le temps de retard pour la recouverture peut être ajusté pour les trois tentatives.

5.Le circuit de démarrage/ré-fermeture est conçu pour empêcher un mauvais fonctionnement et possède une fonction anti-ré-fermeture.

6Le courant de séquence zéro peut faire la différence entre les failles à l'intérieur et à l'extérieur de la zone.

7.La commande à distance de démarrage/ré-fermeture est conçue pour éviter un mauvais fonctionnement.



 Applications:


1.Interrupteur de débranchement et interrupteur de contact: L'interrupteur ZW20-12 ((F) peut être utilisé comme interrupteur de débranchement ou comme interrupteur de contact dans la configuration de réseau en anneau des systèmes de distribution d'énergie.Il permet l'ouverture et la fermeture des circuits pendant les conditions de maintenance ou de défaillance.
2.Dispositif de commutation automatique: il sert de dispositif de commutation automatique, permettant la mise en œuvre de commutation de charge dans la configuration du réseau d'anneau.Cette caractéristique améliore la souplesse et l'efficacité de la distribution d'électricité.
3.Boundary Switch: Dans les branches d'alimentation, l'interrupteur ZW20-12 ((F) peut fonctionner comme un interrupteur de limite ou "gardien"." Il aide à surveiller et à protéger la branche contre les défauts et les conditions anormales.
4.Réclosseur et sectionnalisateur: L'interrupteur peut fonctionner comme reclosseur et sectionnalisateur dans les réseaux de distribution aériens.Il rétablit automatiquement l'alimentation après des pannes temporaires et isole les sections défectueuses pour minimiser l'impact des pannes..



Structure du bâtiment

1Le contrôleur est un dispositif de protection et de surveillance des relais basé sur micro-ordinateur.

2.Le contrôleur a une forte résistance aux intempéries et une protection contre la condensation.

3Il est relié au corps du commutateur par des connecteurs d'aviation.

4.Il a une bonne fiabilité de connexion et un niveau de protection élevé.

Le contrôleur dispose de quatre canaux analogiques d'entrée: courant de phase A, courant de phase C, courant de séquence zéro et tension de phase BC.Le contrôleur surveille les valeurs de ces entrées analogiques en temps réel et les compare avec des valeurs définies pour déterminer les défauts de ligne et initier les actions correspondantes.




Paramètres techniques:

Le numéro de série ZW20-12 (F)

GW9 à 10
