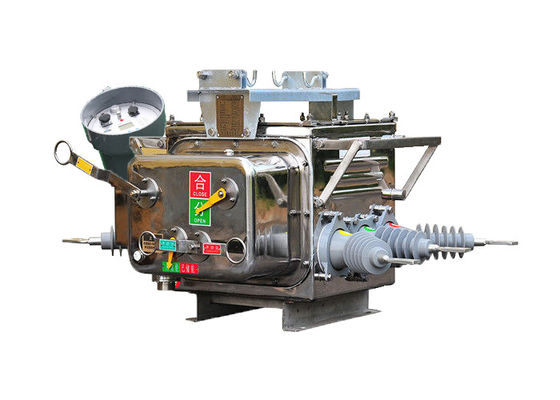

Puissant commutateur de charge limite ZW20-12 ((F) série haut voltage vide disjoncteur avec contrôleur intelligent
Description du produit:
L'interrupteur de charge limite ZW20-12 ((F) est un type d'équipement de commutation haute tension extérieure à courant alternatif 50 Hz en trois phases principalement conçu pour une utilisation dans les réseaux de distribution extérieurs ruraux et urbains de 10 kV.Il sert à gérer le courant de charge, courant de surcharge, courant de court-circuit et scénarios similaires.
L'interrupteur de charge limite est doté d'une structure de boîte commune en trois phases, composée de plusieurs composants, dont un mécanisme de fonctionnement, un circuit conducteur, un système d'isolation, un élément d'étanchéité,Ces composants travaillent ensemble pour assurer le fonctionnement efficace et sûr du disjoncteur.
En outre, l'interrupteur de charge limite ZW20-12 ((F) est équipé de bornes distantes intelligentes qui prennent en charge diverses applications d'automatisation de distribution,permettant de renforcer les capacités de contrôle et de surveillance.
En outre, il existe une autre variante de ce disjoncteur appelé ZW20-12 ((Z), qui est un disjoncteur à air alternatif à haute tension intelligent pour l'extérieur.permettant la communication par SMS.
En outre, l'interrupteur de charge limite ZW20-12 ((F) peut être combiné avec un contrôleur d'interrupteur de division pour former un système de disjoncteur d'air réel à haute tension AC à part entière.Cette combinaison améliore la fonctionnalité et la polyvalence du disjoncteur, offrant des capacités de contrôle et de protection plus complètes.
Caractéristiques du contrôleur:
Contrôleur terminal intelligent avec protection, contrôle automatique, vérification / requête, communication, gestion logicielle et autres fonctions.
1 Pleinement fonctionnel:Protection de ligne parfaite, télécommande, alarme, surveillance à distance et autres fonctions.
2 Faible coût et pratique:réseau GSM sans investissement de matériel de communication, acheter une carte SIM pour ouvrir le service SMS;
L'utilisation de téléphones mobiles désignés, le chiffrement des informations, la vérification du mot de passe et d'autres moyens de sécurité;le module GSM peut spécifier le numéro de téléphone mobile, accepte uniquement la durée de vie du téléphone mobile;Coder les messages texte pour les télécommandes et autres points de contrôle. · Encriptez les messages texte qui contrôlent la vie, tels que la télécommande. Pré-régler - confirmer - exécuter - retourner au mode de télécommande scolaire, pour assurer la sécurité du contrôle du système, pour prévenir un dysfonctionnement.
4 Système facile à construire: pas besoin de mettre en place des lignes de communication et de déboguer les lignes de communication.définir le numéro de téléphone mobile désigné, et le système commence à fonctionner.
5 Surveillance mobile à tout moment et en tout lieu: Dans tout endroit où il y a un signal, il peut être surveillé et visualisé en temps réel, sans avoir besoin d'un personnel spécial pour le surveiller.
Caractéristique:
1.Forte capacité à résister à la pollution, résistance à haute et basse température, et aucun risque de combustion ou d'explosion.
2.Construction entièrement fermée, remplie de gaz SF6 dans l'enceinte, excellente performance d'étanchéité, adaptée à une utilisation dans des zones à haute température et humide.
3.Equipé d'un transformateur de courant (CT) pour la sortie de courant vers le contrôleur intelligent pour l'analyse de l'information.et les bornes de connexion peuvent être connectées aux prises de terminaux correspondantes.
4Le mécanisme de fonctionnement est innovant et simple, de petite taille et léger, garantissant un fonctionnement sûr et fiable.
5Le boîtier extérieur présente des indicateurs visibles pour les états "stockage d'énergie", "ouvert" et "fermé".
Structure du bâtiment
1Le dispositif de protection et de surveillance des relais basé sur microordinateur sert de régulateur pour le système d'interrupteur.Il utilise une technologie de micro-ordinateur avancée pour fournir des fonctions de protection et de surveillance de relais précises et efficaces.
2.Le contrôleur est conçu avec une résistance aux intempéries robuste, ce qui lui permet de résister à diverses conditions environnementales.assurer un fonctionnement fiable même dans des environnements humides ou humides.
3Pour établir une connexion sûre et fiable, le contrôleur est relié au corps de l'interrupteur par des connecteurs d'aviation.assurer une communication et une fonctionnalité appropriées entre le contrôleur et l'interrupteur.
4Le contrôleur offre une excellente fiabilité de connexion, réduisant au minimum le risque de perte ou d'interruption du signal.la sauvegarde de l'intégrité et de l'exactitude du système de protection et de surveillance des relais.
Conditions environnementales:
1.Le disjoncteur automatique sous vide ZW20-12(F) est conçu pour fonctionner de manière fiable dans une large plage de température ambiante, de -40 °C à +70 °C.Cette tolérance à la température permet au disjoncteur de fonctionner efficacement dans diverses conditions climatiques.
2Le disjoncteur est adapté à une installation à une altitude ne dépassant pas 3000 mètres au-dessus du niveau de la mer.
3.Le disjoncteur ZW20-12(F) est conçu pour résister à la contamination de l'air ambiant causée par la poussière, la fumée, les gaz corrosifs, la vapeur ou les pulvérisations de sel.Il est conçu pour répondre aux normes de niveau de contamination de classe IV, assurant que l'interrupteur reste résistant et opérationnel même dans des environnements difficiles et corrosifs.
4.Avec une tolérance maximale de vitesse du vent de 34 m/s (équivalent à 700 Pa à la surface du cylindre), l'interrupteur peut résister aux vents violents sans compromettre ses performances ou sa stabilité.Cette résistance à la vitesse du vent assure le fonctionnement fiable du disjoncteur dans des conditions météorologiques extrêmes.
5L'interrupteur est conçu pour minimiser l'impact des vibrations extérieures ou des mouvements du sol sur ses performances.Sa construction et ses mécanismes internes sont conçus pour absorber et atténuer les vibrations, ce qui garantit que l'interrupteur ne soit pas affecté par des perturbations extérieures.
6.L'interrupteur ZW20-12 ((F) est conçu pour limiter les interférences électromagnétiques induites (EMI) dans le système secondaire.,s'assurer que le disjoncteur ne génère pas de perturbations électromagnétiques excessives susceptibles d'interférer avec le fonctionnement des autres équipements connectés.
Paramètres techniques:
Numéro de série. | Paramètre | Unité | Données | ||||||||
1 | Voltage nominal | KV | 12 | ||||||||
2 | Niveau d'isolation de la fracture | Fréquence de travail ((Essai à sec/Essai humide) | 48 | ||||||||
Teste de tension de choc éclair (pic) | 85 | ||||||||||
3 | Niveau d'isolation au sol/phase à phase | Fréquence de travail | Test à sec | 42 | |||||||
Test sur le sol humide | 34 | ||||||||||
Teste de tension de choc éclair (pic) | 75 | ||||||||||
4 | Courant nominal | Une | 630, 1250 | ||||||||
5 | Courant de rupture de court-circuit nominal | KA | 16, 20, 25 | ||||||||
6 | Temps de rupture de courant de coupure de court-circuit nominale | le temps | 30 | ||||||||
7 | Courant de résistance à courte durée nominale | KA | 16, 20, 25 | ||||||||
8 | Durée nominale du court-circuit | S | 4 | ||||||||
9 | Courant de fermeture nominale de court-circuit (peak) | KA | 40, 50, 63 | ||||||||
10 | Puits de résistance au courant nominal | KA | 40, 50, 63 | ||||||||
11 | Durée de vie mécanique | le temps | plus de 1000 | ||||||||
12 | Courant nominal d'ouverture | 10000 | |||||||||
13 | Poids net | en kg | 180 |
Paramètre technique du contrôleur:
Numéro de série. | Paramètre | Données | ||||||||
1 | Voltage d'entrée de travail | Pour les appareils électroniques | ||||||||
2 | Fréquence de travail d'entrée | 50 Hz | ||||||||
3 | Plage de fluctuation de tension admissible pour la tension d'entrée | ± 20% | ||||||||
4 | Consommation totale d'énergie du dispositif | Pour les appareils à combustion | ||||||||
5 | Valeur d'échantillonnage du courant d'entrée de phase | 60 à 600A | ||||||||
6 | seuil de fonctionnement à basse tension | 10 à 140 V | ||||||||
7 | Erreur d'échantillonnage admissible pour la valeur d'entrée de puissance | ± 5% | ||||||||
8 | Valeur du temps de retard de la protection contre les surcourants | 0.1-0.3s | ||||||||
9 | valeur de réglage pour le courant à séquence zéro | 0.2 à 6A | ||||||||
10 | Temps de retard de mise à la terre | 0 à 1200 | ||||||||
