Description du produit:

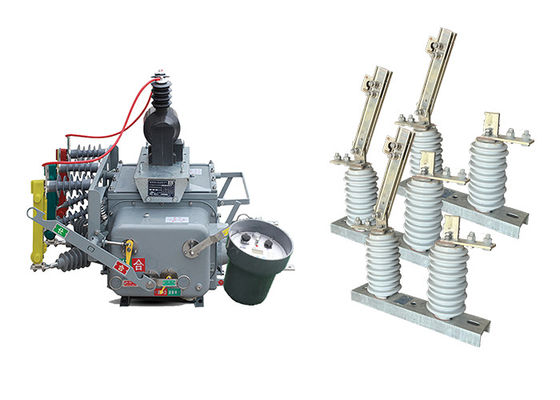

L'interrupteur à poteau ZW20-12 ((F) est un type de commutateur haute tension extérieur à courant alternatif 50 Hz en trois phases principalement conçu pour une utilisation dans les réseaux de distribution extérieurs ruraux et urbains de 10 kV.Il sert à gérer le courant de charge, courant de surcharge, courant de court-circuit et scénarios similaires.

Le disjoncteur est doté d'une structure de boîte commune en trois phases, composée de plusieurs composants, dont un mécanisme de fonctionnement, un circuit conducteur, un système d'isolation, un élément d'étanchéité,et une coquilleCes composants travaillent ensemble pour assurer le fonctionnement efficace et sûr du disjoncteur.

En outre, le disjoncteur ZW20-12 ((F) est équipé de bornes distantes intelligentes qui prennent en charge diverses applications d'automatisation de distribution, permettant des capacités de contrôle et de surveillance améliorées.

En outre, il existe une autre variante de ce disjoncteur appelé ZW20-12 ((Z), qui est un disjoncteur à air alternatif à haute tension intelligent pour l'extérieur.permettant la communication par SMS.

En outre, le disjoncteur ZW20-12 ((F) peut être combiné avec un contrôleur de commutateur de division pour former un véritable système de disjoncteur d'air AC à haute tension de division extérieure.Cette combinaison améliore la fonctionnalité et la polyvalence du disjoncteur, offrant des capacités de contrôle et de protection plus complètes.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

L'interrupteur de déconnexion est composé d'une base, d'un isolant de pilier, d'une partie conductrice et d'une partie d'organe.haute fiabilité, etc. Il atteint le niveau des produits similaires au pays et à l'étranger.

En outre, il existe un autre type d'interrupteur de déconnexion appelé GW9-12 ((W), avec une structure à un seul étage est adapté pour le système d'alimentation avec une fréquence de 50Hz et une tension de ligne de 10kv.

Il convient à une utilisation dans des systèmes électriques à fréquence de 50 Hz et tension de ligne de 10kv, et est utilisé pour la fermeture et la division des lignes lorsqu'il n'y a pas de tension et aucune charge,et les interrupteurs d'isolation anti-encrassement peuvent répondre aux exigences des utilisateurs dans les zones fortement encrassées, et peut résoudre efficacement le problème du flash d'encrassement qui se produit lorsque les interrupteurs isolants sont en fonctionnement.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.



Caractéristiques du contrôleur:

1Il peut être équipé d'une interface de communication 485/232 ou réaliser une surveillance à longue distance par fibre optique ou communication sans fil.lorsque l'interrupteur se referme à cause d'une défaillance permanente.

2Lorsqu'une panne permanente se produit, il accélère automatiquement pour trébucher.

3.Commande à distance/verrouillage manuel avec accélération à déclenchement et verrouillage interverrouillage: après réparation de la ligne et rétablissement de l'alimentation, si l'utilisateur oublie de retirer l'interrupteur de mise à la terre,Il devrait accélérer pour s' écraser..

4Le temps de retard pour la recouverture peut être ajusté pour les trois tentatives.

5.Le circuit de démarrage/ré-fermeture est conçu pour empêcher un mauvais fonctionnement et possède une fonction anti-ré-fermeture.

6Le courant de séquence zéro peut faire la différence entre les failles à l'intérieur et à l'extérieur de la zone.

7.La commande à distance de démarrage/ré-fermeture est conçue pour éviter un mauvais fonctionnement.



Collocation:

La relation entre l'interrupteur extérieur sous vide et l'isolateur extérieur de déconnexion haute tension réside dans leurs rôles complémentaires dans le système électrique:

Interruption du circuit: Le disjoncteur sous vide est responsable de l'interruption du circuit électrique pendant le fonctionnement normal ou en cas de panne.Il agit comme le principal moyen de briser le flux de courantEn revanche, l'isolateur de déconnexion est utilisé pour isoler le circuit de la source d'alimentation pendant les activités d'entretien ou de réparation.Il fournit une couche supplémentaire de sécurité en ouvrant physiquement le circuit.

Coordination: Dans les systèmes électriques à haute tension, le disjoncteur sous vide et l'isolateur de déconnexion sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.

Sécurité et entretien: l'isolateur de déconnexion joue un rôle crucial pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleL'interrupteur à vide, quant à lui, protège le système pendant le fonctionnement normal et en cas de panne.


Caractéristique:

1.Forte capacité à résister à la pollution, résistance à haute et basse température, et aucun risque de combustion ou d'explosion.

2.Construction entièrement fermée, remplie de gaz SF6 dans l'enceinte, excellente performance d'étanchéité, adaptée à une utilisation dans des zones à haute température et humide.

3.Equipé d'un transformateur de courant (CT) pour la sortie de courant vers le contrôleur intelligent pour l'analyse de l'information.et les bornes de connexion peuvent être connectées aux prises de terminaux correspondantes.

4Le mécanisme de fonctionnement est innovant et simple, de petite taille et léger, garantissant un fonctionnement sûr et fiable.

5Le boîtier extérieur présente des indicateurs visibles pour les états "stockage d'énergie", "ouvert" et "fermé".

Applications:

1Opérations minières: L'interrupteur ZW20 est utilisé dans les opérations minières pour contrôler et protéger les équipements électriques et les réseaux de distribution d'électricité dans les mines souterraines et de surface.

2Centres de données: Le commutateur est utilisé dans les centres de données pour assurer une distribution d'énergie fiable et la protection des infrastructures informatiques critiques.Il permet une commutation de charge efficace et des garanties contre les défaillances électriques.

3Industrie pétrolière et gazière: le commutateur ZW20 trouve une application dans l'industrie pétrolière et gazière pour contrôler et protéger les équipements électriques dans les raffineries, les pipelines et les plates-formes offshore.

4Projets d'infrastructure: L'interrupteur est utilisé dans divers projets d'infrastructure, tels que les aéroports, les ports maritimes et les stades, pour une distribution et une protection fiables de l'énergie.

5.Installations de traitement de l'eau et des eaux usées: L'interrupteur ZW20 est utilisé dans les installations de traitement de l'eau et des eaux usées pour contrôler et protéger les équipements électriques des stations de pompage, des stations de traitement,et les réseaux de distribution.

Condition:

1Température de l'air ambiant: -40°C à +70°C.

2.Altitude: ne dépassant pas 3000 m au-dessus du niveau de la mer.

3L'air environnant peut être contaminé par la poussière, la fumée, les gaz corrosifs, la vapeur ou le brouillard salin.

4La vitesse du vent ne doit pas dépasser 34 m/s (équivalent à une pression de 700 Pa sur la surface cylindrique).

5Les vibrations ou l'activité sismique des commutateurs externes et des équipements de commande peuvent être négligées.

6L'amplitude des interférences électromagnétiques induites dans le système secondaire ne dépasse pas 1,6 kV.




Paramètres techniques:

Le numéro de série ZW20-12 (F)

GW9 à 10

Introduction de l'interrupteur de déconnexion extérieur de la série GW9

Le débit de l'électricité doit être supérieur ou égal à la puissance de l'appareil.
