Description du produit:

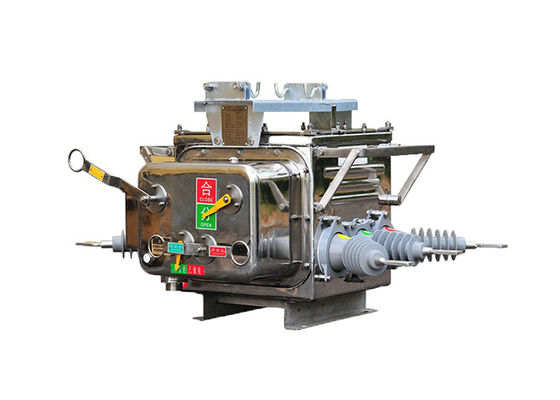

Le disjoncteur sous vide ZW20-12 ((F) est adapté aux lignes de distribution 10 kV à courant alternatif triphasé à 50 Hz.

Il est composé de l'interrupteur à vide à courant alternatif haute tension extérieur ZW20-12, du contrôleur de sectionnalisation, de l'ordinateur portable PDA et d'autres composants.Les connexions électriques sont effectuées par des prises d'aviation et des câbles de commande fermés à l'extérieur.

Il possède des fonctions de détection de défauts, de contrôle de protection et de communication.Il peut séparer automatiquement la section de défaut et restaurer l'alimentation à la section saine dans un très court laps de temps après une défaillance se produitIl permet également une surveillance multifonctionnelle, la recherche d'informations sur les équipements du système,affichage en ligne des informations relatives aux utilisateurs et de l'état de maintenance du système d'information géographique du système de distributionIl représente une étape avancée de l'automatisation de la distribution assistée par ordinateur.


Caractéristiques du contrôleur:

1Il peut être équipé d'une interface de communication 485/232 ou réaliser une surveillance à longue distance par fibre optique ou communication sans fil.lorsque l'interrupteur se referme à cause d'une défaillance permanente.

2Lorsqu'une panne permanente se produit, il accélère automatiquement pour trébucher.

3.Commande à distance/verrouillage manuel avec accélération à déclenchement et verrouillage interverrouillage: après réparation de la ligne et rétablissement de l'alimentation, si l'utilisateur oublie de retirer l'interrupteur de mise à la terre,Il devrait accélérer pour s' écraser..

4Le temps de retard pour la recouverture peut être ajusté pour les trois tentatives.

5.Le circuit de démarrage/ré-fermeture est conçu pour empêcher un mauvais fonctionnement et possède une fonction anti-ré-fermeture.

6Le courant de séquence zéro peut faire la différence entre les failles à l'intérieur et à l'extérieur de la zone.

7.La commande à distance de démarrage/ré-fermeture est conçue pour éviter un mauvais fonctionnement.




Applications:

1.Substations de distribution d'électricité: L'interrupteur ZW20 est couramment utilisé dans les sous-stations de distribution d'électricité, à l'intérieur comme à l'extérieur.et la protection contre les défauts dans les réseaux de distribution.

2.Installations industrielles: l'interrupteur ZW20 trouve une application dans les installations industrielles où une distribution d'énergie à moyenne tension est requise.comme les moteurs, transformateurs et générateurs.

3.Édifices commerciaux: L'interrupteur est utilisé dans les bâtiments commerciaux, y compris les centres commerciaux, les immeubles de bureaux et les hôpitaux, pour une distribution d'électricité fiable et sûre.Il assure une commutation de charge efficace et protège les charges électriques critiques.

4Systèmes d'énergie renouvelable: le commutateur ZW20 convient aux systèmes d'énergie renouvelable, tels que les centrales solaires et les parcs éoliens.Il facilite la commutation et la protection des circuits de moyenne tension dans ces systèmes.

5.Électrification ferroviaire: L'interrupteur est utilisé dans les projets d'électrification ferroviaire pour contrôler et protéger l'alimentation électrique des réseaux ferroviaires.Il assure une distribution d'énergie fiable et sûre pour les opérations ferroviaires.

6Opérations minières: L'interrupteur ZW20 est utilisé dans les opérations minières pour contrôler et protéger les équipements électriques et les réseaux de distribution d'électricité dans les mines souterraines et de surface.

7Centres de données: Le commutateur est utilisé dans les centres de données pour assurer une distribution d'énergie fiable et la protection des infrastructures informatiques critiques.Il permet une commutation de charge efficace et des garanties contre les défaillances électriques.

8Industrie pétrolière et gazière: le commutateur ZW20 trouve une application dans l'industrie pétrolière et gazière pour contrôler et protéger les équipements électriques dans les raffineries, les pipelines et les plates-formes offshore.

9Projets d'infrastructure: L'interrupteur est utilisé dans divers projets d'infrastructure, tels que les aéroports, les ports maritimes et les stades, pour une distribution et une protection fiables de l'énergie.

10.Installations de traitement de l'eau et des eaux usées: L'interrupteur ZW20 est utilisé dans les installations de traitement de l'eau et des eaux usées pour contrôler et protéger les équipements électriques des stations de pompage, des stations de traitement,et les réseaux de distribution.




Structure du bâtiment

1. Le contrôleur est un dispositif de protection et de surveillance de relais de type micro-ordinateur;

2Il a une forte résistance aux intempéries naturelles et à la condensation.

3. Le modèle utilitaire est relié au corps du commutateur par le connecteur d'aviation;

4Une bonne fiabilité de la connexion et un niveau de protection élevé.

Il existe quatre canaux d'entrée analogiques, courant de phase A, courant de phase C, courant de séquence, tension de phase BC.Le contrôleur détecte la défaillance de la ligne en surveillant en temps réel la valeur du modèle et en la comparant à la valeur fixe, et procède ensuite au traitement correspondant.

Condition:

1 température de l'air ambiant: -40 °C à + 70 °C;

2 Altitude: pas plus de 3000 m

3 L'air ambiant peut être contaminé par la poussière, la fumée, les gaz corrosifs, la vapeur ou le sable.

4 la vitesse du vent ne dépasse pas 34 m / s (équivalent à 700 Pa à la surface du cylindre);

5 Les vibrations ou les mouvements au sol provenant de l'extérieur de l'équipement de commutation et de commande sont négligeables;

6 L'amplitude des interférences électromagnétiques induites dans le système secondaire ne dépasse pas 1,6 kV.


Paramètres techniques:

Paramètre technique du contrôleur:
