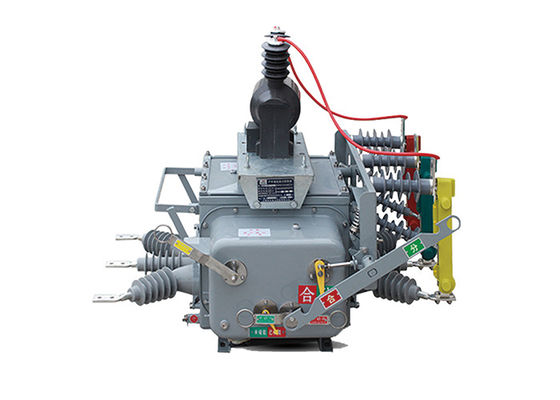

Disjoncteur à vide gris à haute tension intelligente à trois phases avec régulateur pour réseaux de distribution

Disjoncteur à vide gris à haute tension intelligente à trois phases avec régulateur pour réseaux de distribution

Description du produit:

Le disjoncteur à vide haute tension ZW20-12 ((F) est un appareil polyvalent et intelligent qui combine les fonctions d'un disjoncteur à vide, d'un commutateur de charge à vide, d'un reclosser et d'un sectionniseur.Il est conçu pour une utilisation dans les réseaux de distribution 10 kV et 13 kV, notamment dans les réseaux électriques urbains et ruraux.

Les principaux composants du disjoncteur ZW20-12 ((F) comprennent un disjoncteur sous vide, un contrôleur CH-40 et un transformateur de tension externe.Le disjoncteur est chargé d'interrompre et de faire des circuits électriques, tandis que le contrôleur CH-40 fournit des fonctions de protection et de contrôle intelligentes.

Caractéristiques du contrôleur:

Les contrôleurs terminaux intelligents ont des fonctions telles que la protection, le contrôle automatique, l'inspection/la requête, la communication et la gestion des logiciels.

1. Fonctionnalité complète:

• Mettre parfaitement en œuvre diverses fonctions telles que la protection des circuits, la télécommande, l'alarme et la surveillance à distance.

2- Faible coût et pratique:

• Aucun investissement matériel de communication n'est nécessaire dans les réseaux GSM. Il suffit d'acheter une carte SIM et d'activer les services SMS.

3. Mesures de sécurité multiples:

• Utilisez des téléphones portables désignés, chiffrez les informations, vérifiez les mots de passe et autres mesures de sécurité.

• Le module GSM peut spécifier un numéro de téléphone portable et accepter uniquement les commandes du téléphone relié.

• Les messages de communication pour la télécommande et les autres commandes sont cryptés.

• Suivre une méthode de télécommande prédéfinie confirmation exécution vérification pour assurer la sécurité du contrôle du système et prévenir les dysfonctionnements.

4.Configuration du système simple:

• Il n'est pas nécessaire d'installer de lignes de communication ou de déboguer des lignes de communication.

• Il suffit d'installer correctement le terminal de surveillance intelligente SMS, d'insérer la carte SIM, de définir le numéro de téléphone mobile désigné et le système démarrera.

5Surveillance mobile à tout moment, n'importe où:

• La surveillance et l'affichage en temps réel peuvent être effectués à n'importe quel endroit avec un signal, sans qu'il soit nécessaire de placer du personnel pour la surveillance.


Caractéristique:

1.Capacité de rupture élevée: elle est capable d'interrompre les courants de défaut élevés et de protéger le système électrique contre les conditions de surcourant.

2.Conception compacte: L'interrupteur est conçu pour être compact et économe en espace, ce qui le rend adapté à divers environnements d'installation.

3Performance fiable: la technologie d'interrupteur sous vide utilisée dans l'interrupteur assure des opérations de commutation fiables et des besoins minimaux en maintenance.

4.Longue durée de vie électrique et mécanique: l'interrupteur est conçu pour avoir une longue durée de vie opérationnelle, avec une grande endurance et durabilité.

5Caractéristiques de protection: Il peut inclure des caractéristiques telles que la protection contre le surcourant, la protection contre le court-circuit et d'autres mesures de protection pour protéger le système électrique.

6Contrôle et surveillance à distance: certains modèles de la série ZW20 peuvent offrir des capacités de contrôle et de surveillance à distance, permettant un fonctionnement pratique et une surveillance de l'état.




Conditions environnementales:

1.Le disjoncteur automatique sous vide ZW20-12(F) est conçu pour fonctionner de manière fiable dans une large plage de température ambiante, de -40 °C à +70 °C.Cette tolérance à la température permet au disjoncteur de fonctionner efficacement dans diverses conditions climatiques.

2Le disjoncteur est adapté à une installation à une altitude ne dépassant pas 3000 mètres au-dessus du niveau de la mer.

3.Le disjoncteur ZW20-12(F) est conçu pour résister à la contamination de l'air ambiant causée par la poussière, la fumée, les gaz corrosifs, la vapeur ou le sable.Il est conçu pour répondre aux normes de niveau de contamination de classe IV, assurant que l'interrupteur reste résistant et opérationnel même dans des environnements difficiles et corrosifs.

4.Avec une tolérance maximale de vitesse du vent de 34 m/s (équivalent à 700 Pa à la surface du cylindre), l'interrupteur peut résister aux vents violents sans compromettre ses performances ou sa stabilité.Cette résistance à la vitesse du vent assure le fonctionnement fiable du disjoncteur dans des conditions météorologiques extrêmes.

5L'interrupteur est conçu pour minimiser l'impact des vibrations extérieures ou des mouvements du sol sur ses performances.Sa construction et ses mécanismes internes sont conçus pour absorber et atténuer les vibrations, ce qui garantit que l'interrupteur ne soit pas affecté par des perturbations extérieures.

6.L'interrupteur ZW20-12 ((F) est conçu pour limiter les interférences électromagnétiques induites (EMI) dans le système secondaire.,s'assurer que le disjoncteur ne génère pas de perturbations électromagnétiques excessives susceptibles d'interférer avec le fonctionnement des autres équipements connectés.




Paramètres techniques:

Paramètre technique du contrôleur:
