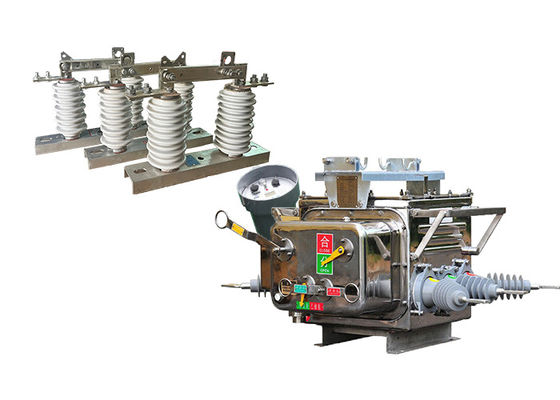

Étecteur de circuit extérieur de série ZW20 avec régulateur utilisé avec le crochet de série GW9

Étecteur de circuit extérieur de série ZW20 avec régulateur utilisé avec le crochet de série GW9

Description du produit:

ZW20-12(F) disjoncteur sous vide est un interrupteur HV extérieur AC 50Hz en trois phases est principalement utilisé pour les réseaux de distribution extérieurs ruraux et urbains de 10 kV, en tant que courant de charge séparé et combiné,courant de surcharge, courts-circuits et autres endroits similaires.

L'ensemble de sa structure est une boîte commune en trois phases, composée d'un mécanisme de fonctionnement, d'un circuit conducteur, d'un système d'isolation, d'un élément d'étanchéité et d'une coque.

Et il prend en charge les terminaux distants intelligents correspondants pour répondre aux besoins des applications d'automatisation de distribution.

· ZW20-12 (Z) Distributeur d'air à haute tension CA intelligent extérieur avec fonction de message court GSM

· Combinaison avec le contrôleur de commutateur de division ZW20-12 (F)

Le crochet GW9 est un type d'interrupteur électrique utilisé pour isoler une section d'une ligne aérienne de transmission d'énergie pour l'entretien ou la réparation.comme ceux utilisés par les services publics d'électricité pour transmettre de l'électricité sur de longues distances.

Le crochet est monté sur une structure aérienne, telle qu'une tour de transmission ou un poteau, et est conçu pour résister aux conditions environnementales difficiles rencontrées dans les systèmes électriques extérieurs.Il est doté d'un, ou mouvement vers le haut et vers le bas, pour engager ou désactiver les contacts des interrupteurs, généralement en cuivre ou autres matériaux conducteurs.

Le crochet est conçu pour fournir une rupture visible dans la ligne de transmission, permettant au personnel de maintenance de travailler en toute sécurité sur la ligne sans risque d'électrocution ou de dommages à l'équipement.Il est souvent utilisé conjointement avec d'autres dispositifs de sécurité, tels que les interrupteurs de mise à la terre et les interrupteurs de surtension, pour protéger le système électrique et les personnes qui y travaillent.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.



Caractéristiques du contrôleur:

Les contrôleurs terminaux intelligents ont des fonctions telles que la protection, le contrôle automatique, l'inspection/la requête, la communication et la gestion des logiciels.

1. Fonctionnalité complète:

• Mettre parfaitement en œuvre diverses fonctions telles que la protection des circuits, la télécommande, l'alarme et la surveillance à distance.

2- Faible coût et pratique:

• Aucun investissement matériel de communication n'est nécessaire dans les réseaux GSM. Il suffit d'acheter une carte SIM et d'activer les services SMS.

3. Mesures de sécurité multiples:

• Utilisez des téléphones portables désignés, chiffrez les informations, vérifiez les mots de passe et autres mesures de sécurité.

• Le module GSM peut spécifier un numéro de téléphone portable et accepter uniquement les commandes du téléphone relié.

• Les messages de communication pour la télécommande et les autres commandes sont cryptés.

• Suivre une méthode de télécommande prédéfinie confirmation exécution vérification pour assurer la sécurité du contrôle du système et prévenir les dysfonctionnements.

4.Configuration du système simple:

• Il n'est pas nécessaire d'installer de lignes de communication ou de déboguer des lignes de communication.

• Il suffit d'installer correctement le terminal de surveillance intelligente SMS, d'insérer la carte SIM, de définir le numéro de téléphone mobile désigné et le système démarrera.

5Surveillance mobile à tout moment, n'importe où:

• La surveillance et l'affichage en temps réel peuvent être effectués à n'importe quel endroit avec un signal, sans qu'il soit nécessaire de placer du personnel pour la surveillance.



Applications:

1.Interrupteur de débranchement et interrupteur de contact: L'interrupteur ZW20-12 ((F) peut être utilisé comme interrupteur de débranchement ou comme interrupteur de contact dans la configuration de réseau en anneau des systèmes de distribution d'énergie.Il permet l'ouverture et la fermeture des circuits pendant les conditions de maintenance ou de défaillance.

2.Dispositif de commutation automatique: il sert de dispositif de commutation automatique, permettant la mise en œuvre de commutation de charge dans la configuration du réseau d'anneau.Cette caractéristique améliore la souplesse et l'efficacité de la distribution d'électricité.

3.Boundary Switch: Dans les branches d'alimentation, l'interrupteur ZW20-12 ((F) peut fonctionner comme un interrupteur de limite ou "gardien"." Il aide à surveiller et à protéger la branche contre les défauts et les conditions anormales.

4.Réclosseur et sectionnalisateur: L'interrupteur peut fonctionner comme reclosseur et sectionnalisateur dans les réseaux de distribution aériens.Il rétablit automatiquement l'alimentation après des pannes temporaires et isole les sections défectueuses pour minimiser l'impact des pannes..

5.Réseaux de distribution: Ce disjoncteur convient aux réseaux de distribution extérieurs où l'énergie haute tension est distribuée à plusieurs endroits.Il aide à assurer un fonctionnement fiable et sûr en interrompant les courants de défaillance et en isolant les sections défectueuses du réseau.
6.Ferrovie: Ce disjoncteur est utilisé dans les systèmes extérieurs à haute tension associés à l'électrification ferroviaire. Il assure l'alimentation sûre et fiable des systèmes ferroviaires,y compris les systèmes de catenaries aériennes et les sous-stations de traction.


Structure du bâtiment

1Le dispositif de protection et de surveillance des relais basé sur micro-ordinateur est un système technologiquement avancé qui agit comme le contrôleur central du système de disjoncteur.En utilisant la technologie de pointe des micro-ordinateursCe dispositif joue un rôle essentiel pour assurer la sécurité et la fiabilité du système électrique dans lequel il est intégré.
2.Le contrôleur est spécialement conçu pour résister à diverses conditions environnementales et est équipé d'une résistance robuste aux intempéries.Cette caractéristique lui permet de fonctionner de manière fiable dans des conditions météorologiques difficiles telles que des températures extrêmes3En outre, le contrôleur est équipé d'une protection contre la condensation,assurer sa fonctionnalité même dans des environnements humides ou humides où l'humidité peut être préoccupante.
4.Pour établir une connexion sûre et fiable, le contrôleur est relié au corps de l'interrupteur à l'aide de connecteurs d'aviation.ce qui en fait un choix idéal pour des applications critiques telles que la protection et la surveillance des relaisCes connecteurs assurent une bonne communication et fonctionnalité entre le contrôleur et l'interrupteur, améliorant ainsi les performances globales et la fiabilité du système.
5La fiabilité de la connexion du contrôleur est excellente, ce qui minimise le risque de perte ou d'interruption du signal.qui est essentiel au bon fonctionnement du système de protection et de surveillance des relais.6.En maintenant un niveau élevé de protection, le contrôleur garantit l'intégrité et l'exactitude des fonctions de protection et de surveillance du relais,prévenir toute erreur ou anomalie potentielle susceptible de compromettre la sécurité globale du système électrique.

Condition:

1.Le disjoncteur automatique sous vide ZW20-12(F) est conçu pour fonctionner de manière fiable dans une large plage de température ambiante, de -40 °C à +70 °C.Cette tolérance à la température permet au disjoncteur de fonctionner efficacement dans diverses conditions climatiques.

2Le disjoncteur est adapté à une installation à une altitude ne dépassant pas 3000 mètres au-dessus du niveau de la mer.

3.Le disjoncteur ZW20-12(F) est conçu pour résister à la contamination de l'air ambiant causée par la poussière, la fumée, les gaz corrosifs, la vapeur ou les pulvérisations de sel.Il est conçu pour répondre aux normes de niveau de contamination de classe IV, assurant que l'interrupteur reste résistant et opérationnel même dans des environnements difficiles et corrosifs.

4.Avec une tolérance maximale de vitesse du vent de 34 m/s (équivalent à 700 Pa à la surface du cylindre), l'interrupteur peut résister aux vents violents sans compromettre ses performances ou sa stabilité.Cette résistance à la vitesse du vent assure le fonctionnement fiable du disjoncteur dans des conditions météorologiques extrêmes.

5L'interrupteur est conçu pour minimiser l'impact des vibrations extérieures ou des mouvements du sol sur ses performances.Sa construction et ses mécanismes internes sont conçus pour absorber et atténuer les vibrations, ce qui garantit que l'interrupteur ne soit pas affecté par des perturbations extérieures.

6.L'interrupteur ZW20-12 ((F) est conçu pour limiter les interférences électromagnétiques induites (EMI) dans le système secondaire.,s'assurer que le disjoncteur ne génère pas de perturbations électromagnétiques excessives susceptibles d'interférer avec le fonctionnement des autres équipements connectés.




Paramètres techniques:

Le numéro de série ZW20-12 (F)

GW9 à 10
