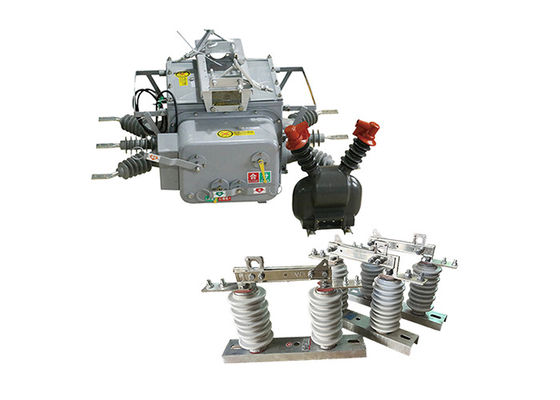

Commutateur de charge de limite industrielle de la série ZW20 avec disjoncteur à vide régulateur 1250A Type fixe

Commutateur de charge de limite industrielle de la série ZW20 avec disjoncteur à vide régulateur 1250A Type fixe


Description du produit:

L'interrupteur à vide limite de la série ZW20 est un type d'interrupteur électrique qui fonctionne dans un environnement à vide.Il est conçu pour les applications de tension moyenne et est couramment utilisé dans les systèmes de distribution d'énergie.

L'interrupteur est généralement construit avec un boîtier robuste et durable en matériaux de haute qualité..

Et l'interrupteur à vide est le composant clé de l'interrupteur. Il se compose d'une chambre à vide scellée qui contient deux électrodes de contact.le vide empêche la formation d'un arc électrique lors des opérations de commutation.

Il est équipé d'un mécanisme d'ouverture et de fermeture des contacts, qui peut être utilisé manuellement ou électriquement, selon le modèle et les exigences de l'application.Le mécanisme de fonctionnement assure des opérations de commutation fluides et fiables.

L'interrupteur de vide limite de la série ZW20 est disponible dans différentes valeurs de tension et de courant pour répondre aux différentes exigences du système.Il peut gérer des niveaux de tension moyenne allant généralement de plusieurs kilovolts à des dizaines de kilovolts.

L'interrupteur a une capacité de rupture élevée pour interrompre les courants de défaut et protéger le système électrique.La capacité de rupture est spécifiée en termes de courant de défaut maximum que l'interrupteur peut interrompre en toute sécurité sans dommage.

Certains modèles de la série ZW20 peuvent offrir des fonctionnalités de contrôle et de surveillance avancées.fournissant une fonctionnalité améliorée et une facilité d'utilisation.

La technologie de vide utilisée dans l'interrupteur assure d'excellentes capacités d'extinction d'arc, ce qui en fait une solution fiable et sûre pour les applications à moyenne tension.L'interrupteur est conçu pour répondre à des normes de sécurité strictes et fournir des performances à long terme avec des exigences minimales d'entretien.

L'interrupteur de vide limite de la série ZW20 convient à un large éventail d'applications, y compris les sous-stations de distribution d'électricité, les usines industrielles, les bâtiments commerciaux et plus encore.Il est couramment utilisé pour la commutation de charge, la protection contre les défauts et l'isolation dans les systèmes électriques à moyenne tension.

L'interrupteur de déconnexion aérienne GW9-10 est un interrupteur électrique portable à haute tension utilisé pour isoler les circuits électriques à des fins d'entretien et de réparation.Il est généralement utilisé dans les systèmes de transmission et de distribution d'électricité de moyenne à haute tension.

L'interrupteur de déconnexion aérienne est conçu pour être portable et peut être facilement transporté à l'endroit où il est nécessaire.d'une puissance de sortie de l'électricité supérieure à 50 W.

L'interrupteur est utilisé pour isoler une section du système électrique à des fins d'entretien ou de réparation.faciliter la connaissance de l'état du circuit par les opérateurs.

L'isolateur électrique Loadbuster peut être utilisé pour un large éventail d'applications, y compris la commutation et l'isolation des circuits, ainsi que pour la mise à la terre et la déconnexion des équipements.Il est conçu avec des dispositifs de sécurité pour protéger les opérateurs des dangers électriques, tels que des matériaux isolants qui empêchent tout contact accidentel avec des pièces actives.

L'interrupteur est facile à utiliser et nécessite une formation minimale pour fonctionner.


Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.


Caractéristiques du contrôleur:

Les contrôleurs terminaux intelligents ont des fonctions telles que la protection, le contrôle automatique, l'inspection/la requête, la communication et la gestion des logiciels.

1. Fonctionnalité complète:

• Mettre parfaitement en œuvre diverses fonctions telles que la protection des circuits, la télécommande, l'alarme et la surveillance à distance.

2- Faible coût et pratique:

• Aucun investissement matériel de communication n'est nécessaire dans les réseaux GSM. Il suffit d'acheter une carte SIM et d'activer les services SMS.

3. Mesures de sécurité multiples:

• Utilisez des téléphones portables désignés, chiffrez les informations, vérifiez les mots de passe et autres mesures de sécurité.

• Le module GSM peut spécifier un numéro de téléphone portable et accepter uniquement les commandes du téléphone relié.

• Les messages de communication pour la télécommande et les autres commandes sont cryptés.

• Suivre une méthode de télécommande prédéfinie confirmation exécution vérification pour assurer la sécurité du contrôle du système et prévenir les dysfonctionnements.

4.Configuration du système simple:

• Il n'est pas nécessaire d'installer de lignes de communication ou de déboguer des lignes de communication.

• Il suffit d'installer correctement le terminal de surveillance intelligente SMS, d'insérer la carte SIM, de définir le numéro de téléphone mobile désigné et le système démarrera.

5Surveillance mobile à tout moment, n'importe où:

• La surveillance et l'affichage en temps réel peuvent être effectués à n'importe quel endroit avec un signal, sans qu'il soit nécessaire de placer du personnel pour la surveillance.



 Applications:


1.Interrupteur de débranchement et interrupteur de contact: L'interrupteur ZW20-12 ((F) peut être utilisé comme interrupteur de débranchement ou comme interrupteur de contact dans la configuration de réseau en anneau des systèmes de distribution d'énergie.Il permet l'ouverture et la fermeture des circuits pendant les conditions de maintenance ou de défaillance.
2.Dispositif de commutation automatique: il sert de dispositif de commutation automatique, permettant la mise en œuvre de commutation de charge dans la configuration du réseau d'anneau.Cette caractéristique améliore la souplesse et l'efficacité de la distribution d'électricité.
3.Boundary Switch: Dans les branches d'alimentation, l'interrupteur ZW20-12 ((F) peut fonctionner comme un interrupteur de limite ou "gardien"." Il aide à surveiller et à protéger la branche contre les défauts et les conditions anormales.
4.Réclosseur et sectionnalisateur: L'interrupteur peut fonctionner comme reclosseur et sectionnalisateur dans les réseaux de distribution aériens.Il rétablit automatiquement l'alimentation après des pannes temporaires et isole les sections défectueuses pour minimiser l'impact des pannes..



Structure du bâtiment

1.Protection et surveillance des relais micro-ordinateur: L'interrupteur ZW20-12 est équipé d'un dispositif de protection et de surveillance des relais basé sur micro-ordinateur comme contrôleur.Cette technologie avancée permet une détection précise et intelligente des défauts, analyse et contrôle, améliorant ainsi les performances globales et la fiabilité du disjoncteur.

2Résistance aux intempéries et à la condensation: le disjoncteur est conçu pour résister aux intempéries et à la condensation naturelles.Il intègre des matériaux robustes et des mesures de protection pour assurer un fonctionnement fiable même dans des conditions environnementales difficiles, améliorant sa durabilité et sa longévité.

3Connexion du connecteur aéronautique: le modèle utilitaire du disjoncteur ZW20-12 est connecté au corps de l'interrupteur par un connecteur aéronautique.Ce type de connecteur offre des connexions sûres et fiables, minimisant le risque de connexions lâches ou défectueuses et assurant une communication et un contrôle stables entre le contrôleur et le corps de l'interrupteur.

4.Haute fiabilité et niveau de protection de la connexion: le disjoncteur offre une bonne fiabilité de la connexion, assurant des connexions électriques cohérentes et sécurisées dans le système.il offre un haut niveau de protection, protégeant les composants internes et les circuits électriques contre les facteurs externes tels que la poussière, l'humidité et les dommages physiques.

5.Canaux d'entrée analogiques: le contrôleur du disjoncteur ZW20-12 comprend quatre canaux d'entrée analogiques. Ces canaux surveillent divers paramètres électriques, y compris le courant de phase A,Courant de phase CLa surveillance en temps réel et la comparaison de ces valeurs avec des seuils prédéfinis permettent une détection précise des défauts et une action appropriée.

6Détection et traitement des défauts: le contrôleur surveille en permanence les paramètres électriques et les compare avec des valeurs fixes pour détecter les défauts de ligne.le responsable du traitement lance le traitement correspondant, comme le déclenchement de l'interrupteur ou l'activation de mesures de protection, assurant une efficacité et une rapidité

Conditions environnementales:

Température de l'air ambiant: -40°C à +70°C.

Altitude: ne dépassant pas 3000 m au-dessus du niveau de la mer.

L'air environnant peut être contaminé par la poussière, la fumée, les gaz corrosifs, la vapeur ou le brouillard salin.

La vitesse du vent ne doit pas dépasser 34 m/s (équivalent à une pression de 700 Pa sur la surface cylindrique).

Les vibrations ou l'activité sismique des interrupteurs externes et des équipements de commande peuvent être négligées.

L'amplitude des interférences électromagnétiques induites dans le système secondaire ne dépasse pas 1,6 kV.




Paramètres techniques:

GW9 à 10
